RenderTransformOrigin和RotateAt一起作用会怎样

我们都知道RotateTransform会受到旋转中心RenderTransformOrigin的影响

因此我们如果期望在中点旋转，我们可以选择设置RenderTransformOrigin=0.5,0.5

xaml

        <Rectangle Width="100" Height="100" Fill="Teal" RenderTransformOrigin="0.5,0.5">
            <Rectangle.RenderTransform>
                <RotateTransform Angle="45"></RotateTransform>
            </Rectangle.RenderTransform>
        </Rectangle>

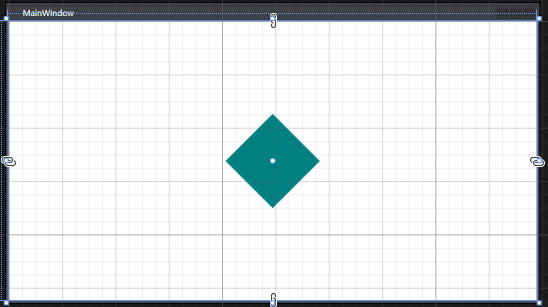

1531654886162

和期望相符合。

但是智能提示告诉我们，在旋转的时候还能够设置一些其他东西。比如CenterX和CenterY。

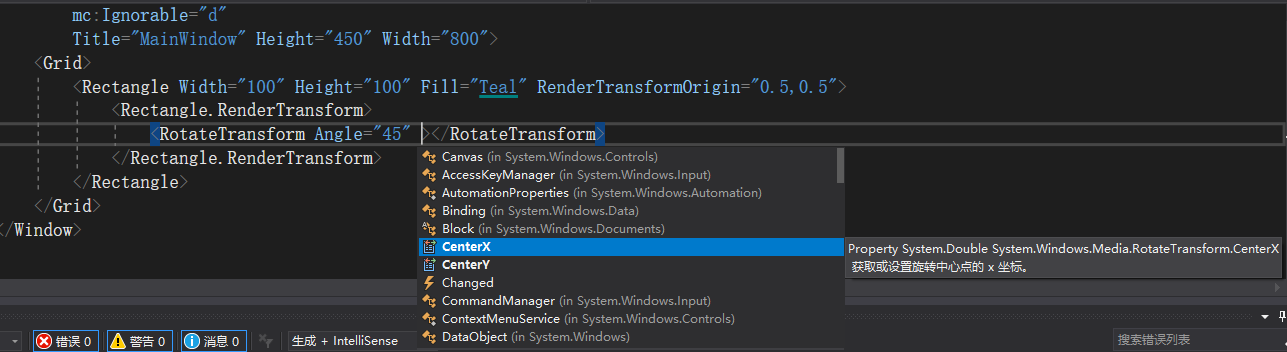

1531655077408

我们看到CenterX的智能提示是“获取或者设置旋转中心点的X坐标”。

这个功能类似于RotateAt能够使我们绕非RenderTransformOrigin进行旋转

OK，我们现在尝试将旋转中心改到10,10点，代码如下（注意，CenterX和CenterY是绝对坐标，RenderTransformOrigin是相对坐标）

xaml

        <Rectangle Width="100" Height="100" Fill="Teal" RenderTransformOrigin="0.5,0.5">
            <Rectangle.RenderTransform>
                <RotateTransform Angle="45" CenterX="10" CenterY="10"></RotateTransform>
            </Rectangle.RenderTransform>
        </Rectangle>

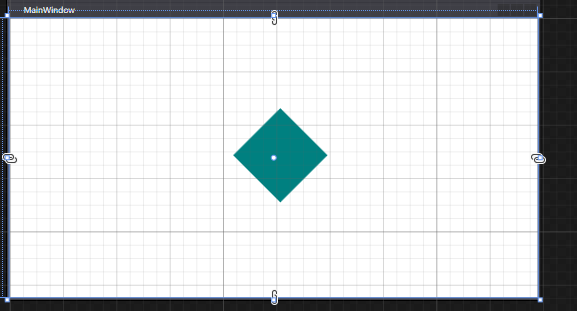

1531656887229

咦，期望不一致。我们期望矩形绕着窗口的（10,10）点旋转45°，但是最终的呈现却几乎没有变动

实际上，CenterX和CenterY以及RotateAt和ScaleAt都是**相对于RenderTransformOrigin**的偏移

我们做一个实现，,添加一个RenderTransformOrigin为0,0，CenterX和CenterY为60的矩形框

那么两边的旋转中心都是0.5*100+10=0*100+60=60

xaml

        <Rectangle Width="100" Height="100" Fill="Teal" RenderTransformOrigin="0.5,0.5">
            <Rectangle.RenderTransform>
                <RotateTransform Angle="45" CenterX="10" CenterY="10" />
            </Rectangle.RenderTransform>
        </Rectangle>
        <Rectangle Width="100" Height="100" Stroke="Red" StrokeThickness="3" RenderTransformOrigin="0,0">
            <Rectangle.RenderTransform>
                <RotateTransform Angle="45" CenterX="60" CenterY="60" />
            </Rectangle.RenderTransform>
        </Rectangle>

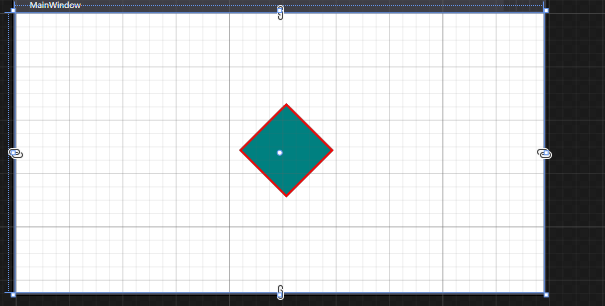

1531657620627

可以看到图片重合咯
